Опис продукту

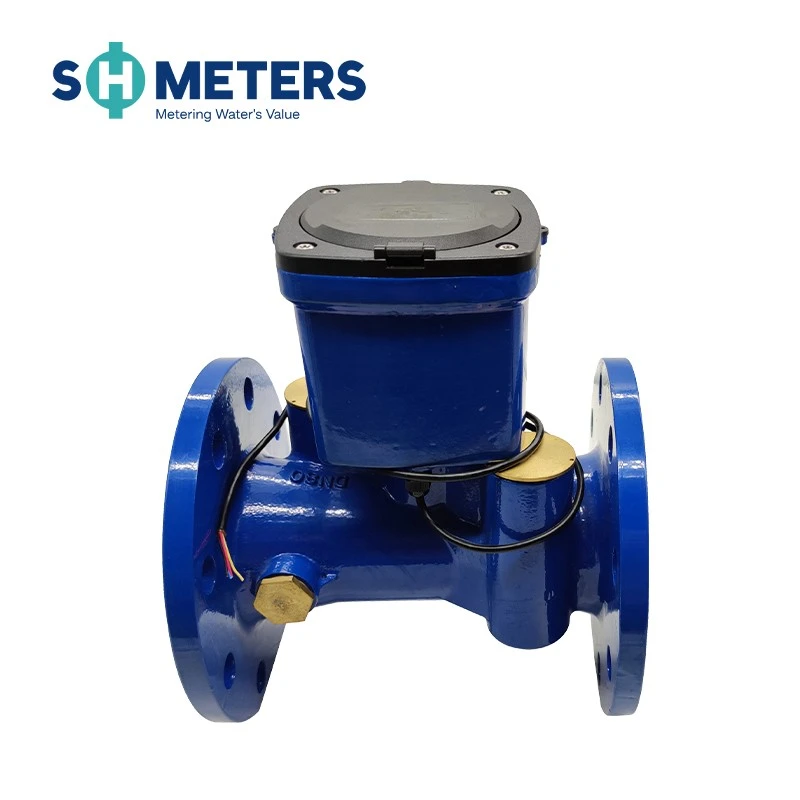

bulk ultrasonic water meter

Ультразвуковий водомір – це вимірювальний прилад, який безперервно вимірює, записує та відображає об’єм води, що протікає через датчик, за допомогою ультразвукового методу різниці в часі. Будь ласка, уважно прочитайте цей посібник перед використанням, щоб використати його якнайкраще та уникнути непотрібних втрат.

технічний параметр

Номінальний діаметр (мм)	50	65	80	100	125	150	200	250	300
Максимальний потік Q4 (м³/год)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Номінальна витрата Q3 (м³/год)	25	40	63	100	160	200	400	630	1000
Перехідний потік Q2 (м³/год)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
Мінімальна витрата Q1 (м³/год)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Початковий потік (м³/год)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Максимальний потік	9999999.9
Зворотний потік	9999999.9
Діапазон вимірювання	Q3/Q1, R250 (R400 налаштовується)
Клас точності	клас B
Клас втрати тиску	Менше або дорівнює 0,063 МПа
Робочий тиск	1,6 МПа
Температурний клас	T30
Температурний діапазон	(5~55) градусів
Клас середовища	Приміщення, клас B
Електромагнітний клас	E1 (житловий, комерційний, промисловий)
Блок живлення	Вбудований літієвий акумулятор DC 3.6V
Термін служби батареї	> 10 років
Монтажне положення	Будь-який ракурс
Дисплей	LCD, 8 цифр + додаткові символи
Клас чутливості профілю потоку	U10/D5
Інтерфейс зв'язку	RS485 Modbus/Імпульсний вихід/GPRS/NB-IOT/Lorawan
Клас захисту	IP68
Допустима температура зберігання	-20~60 градусів
Статична потужність	10μA
Робоча споживана потужність	45μA

принцип роботи

Ультразвуковий лічильник води — це новий тип лічильника води, який може визначати різницю в часі, спричинену зміною швидкості, коли ультразвуковий промінь поширюється у воді вгору та вниз за течією, аналізувати та обробляти швидкість потоку води, а потім обчислювати швидкість потоку. води далі.

ultrasonic water meter principle
