Опис товару

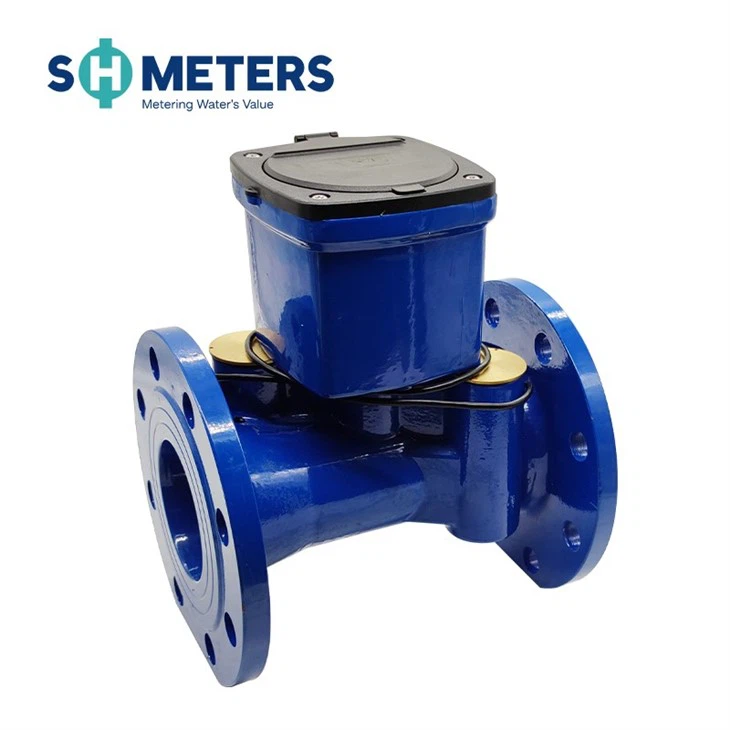

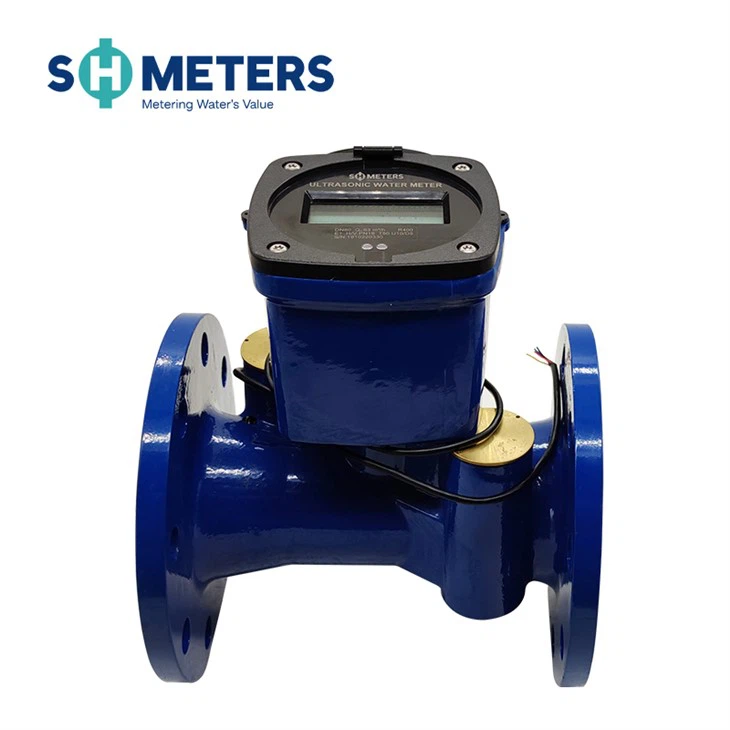

Це вимірювальний прилад для безперервного вимірювання, реєстрації та відображення об’єму води, що протікає через датчик, за допомогою ультразвукового методу різниці в часі. Будь ласка, уважно прочитайте цей посібник перед використанням, щоб використати його якнайкраще та уникнути непотрібних втрат.
Технічний параметр
|
Номінальний діаметр (мм) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||||||||
|
Максимальний потік Q4 (м³/год) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 | ||||||||||||||||||||||||
|
Номінальна витрата Q3 (м³/год) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | ||||||||||||||||||||||||
|
Перехідний потік Q2 (м³/год) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 | ||||||||||||||||||||||||
|
Мінімальна витрата Q1 (м³/год) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 | ||||||||||||||||||||||||
|
Початковий потік (м³/год) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 | ||||||||||||||||||||||||
|
Максимальний потік |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Зворотний потік |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Діапазон вимірювання |
Q3/Q1, R250 (R400 налаштовується) |
||||||||||||||||||||||||||||||||
|
Клас точності |
клас B |
||||||||||||||||||||||||||||||||
|
Клас втрати тиску |
Менше або дорівнює 0,063 МПа |
||||||||||||||||||||||||||||||||
|
Робочий тиск |
1,6 МПа |
||||||||||||||||||||||||||||||||
|
Температурний клас |
T30 |
||||||||||||||||||||||||||||||||
|
Діапазон температур |
(5~55) градусів |
||||||||||||||||||||||||||||||||
|
Клас середовища |
Приміщення, клас B |
||||||||||||||||||||||||||||||||
|
Електромагнітний клас |
E1 (житловий, комерційний, промисловий) |
||||||||||||||||||||||||||||||||
|
Блок живлення |
Вбудований літієвий акумулятор DC 3.6V |
||||||||||||||||||||||||||||||||
|
Термін служби батареї |
> 10 років |
||||||||||||||||||||||||||||||||
|
Монтажне положення |
Будь-який ракурс |
||||||||||||||||||||||||||||||||
|
Дисплей |
LCD, 8 цифр + додаткові символи |
||||||||||||||||||||||||||||||||
|
Клас чутливості профілю потоку |
U10/D5 |
||||||||||||||||||||||||||||||||
|
Інтерфейс зв'язку |
RS485 Modbus/Імпульсний вихід/GPRS/NB-IOT/Lorawan |
||||||||||||||||||||||||||||||||
|
Клас захисту |
IP68 |
||||||||||||||||||||||||||||||||
|
Допустима температура зберігання |
-20~60 градусів |
||||||||||||||||||||||||||||||||
|
Статична потужність |
10μA |
||||||||||||||||||||||||||||||||
|
Робоча споживана потужність |
45μA |
||||||||||||||||||||||||||||||||
Примітки щодо встановлення
★ Промийте труби перед установкою, щоб уникнути попадання гравію та інших сторонніх предметів;
★ Встановити кран і фільтр перед лічильником води;
★ Не торкайтеся електричної частини та не тягніть за дроти, щоб уникнути пошкодження під час встановлення;
★ Зарезервуйте достатній простір для обслуговування під час встановлення;

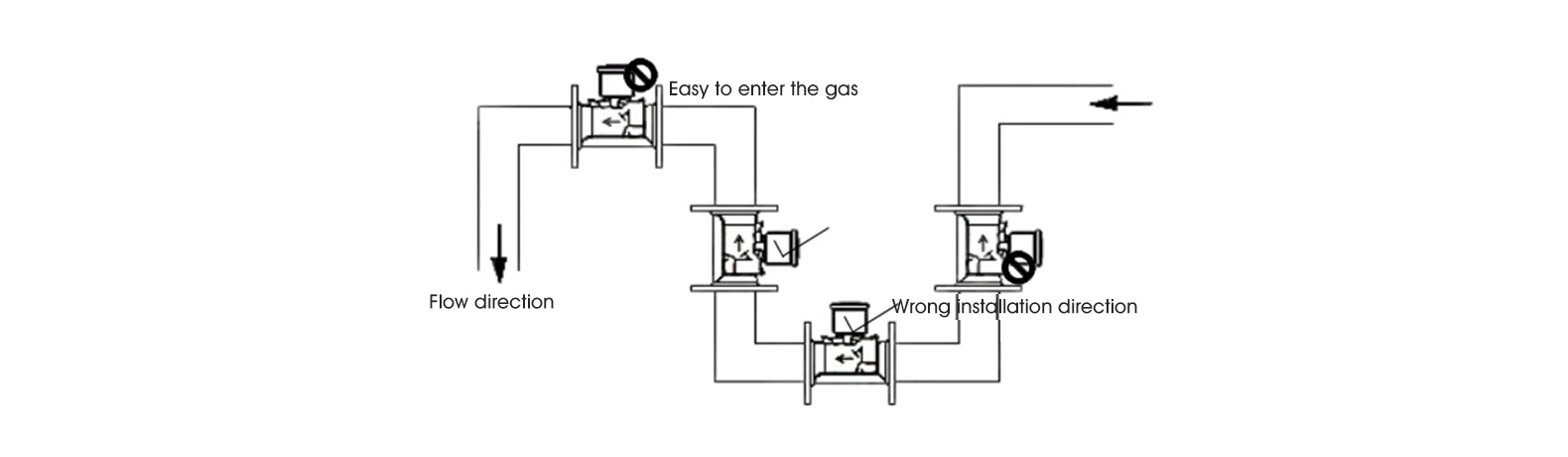

★ Якщо лічильник води встановлено горизонтально або похило, ультразвуковий датчик потоку повинен бути розміщений на трубах
горизонтально, а при вертикальній установці переконайтеся, що вода тече знизу вгору.
★ Зверніть увагу, що напрямок стрілки на трубі має відповідати напрямку потоку води під час монтажу;
★ З’єднувальна шайба повинна бути встановлена правильно, щоб уникнути блокування води зміщеної шайби та впливу на точність лічильника води;
★ Лічильник води не можна встановлювати в місці, де можуть впливати сильні механічні вібрації;
Особливі примітки: 1. Обов’язково встановіть запірний клапан і фільтр перед лічильником води, а інший запірний клапан рекомендується після нього для обслуговування;
★ Якщо ультразвуковий лічильник води встановлено через фланець, переконайтеся, що паралельність між фланцем водоміра та фланцем труби не перевищує 0.5% зовнішнього діаметра фланця та менше 2 мм, інакше це може призвести до пошкодження лічильника води.
★ Перед використанням цього водоміра трубу необхідно наповнити водою, інакше це призведе до неточних або навіть невимірів.
★ При встановленні лічильника води, він повинен бути зарезервований довжиною DN*10 перед лічильником води. Або слід зарезервувати довжину DN*5 за лічильником води.
★ Лічильник води повинен оновлювати дисплей кожні 4 секунди та зчитувати дані лічильника води (включаючи початкове та кінцеве значення).
значення) принаймні 4 с після закриття вентиля під час перевірки лічильника води, інакше результати перевірки можуть вплинути;
★ Будь ласка, переконайтеся, що потік середовища знаходиться в межах діапазону витрати водоміра під час тестування та використання, інакше це може призвести до
у пошкодженні лічильника води;
★ У разі будь-якої несправності (наприклад, збій вимірювання тощо) під час використання, зверніться до відповідного відділу управління
негайно і не ремонтуйте його самостійно;
★ Виріб розроблено з одноразовою пломбою проти розбирання, яку має знімати лише призначений персонал, або
інакше його буде виключено з безкоштовного післяпродажного обслуговування.
