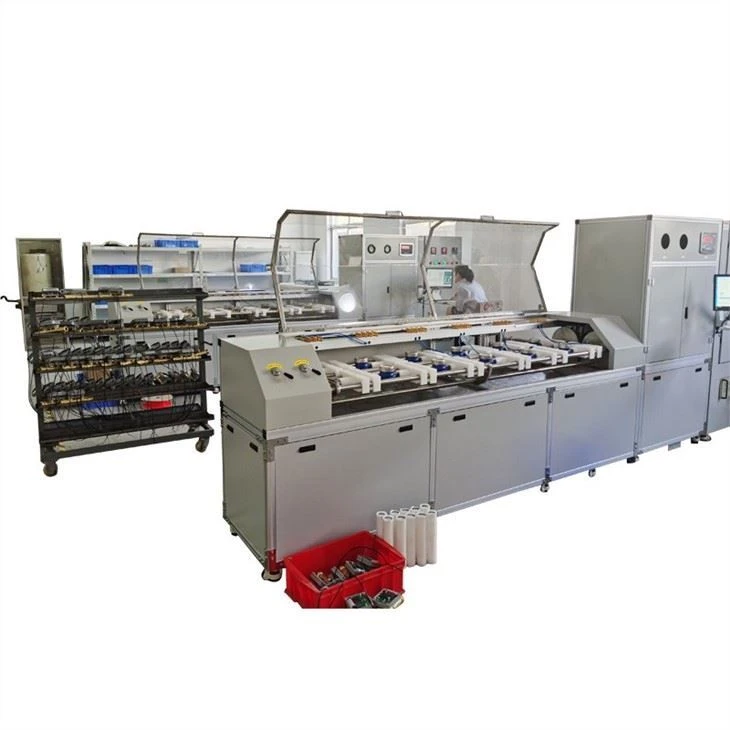

Випробувальна лава ультразвукових водних лічильників, що використовується для ультразвукових лічильників води

Випробувальна лава ультразвукових водних лічильників, що використовується для ультразвукових лічильників води

Відповідно до нинішніх стандартів та правил перевірки вимірювання метрів холодної води, лічильників гарячої води та теплових лічильників, нещодавно розробленого багатофункціонального пристрою вимірювання та виявлення, що інтегрує холодну та гарячу рідину . одночасно, він може здійснювати вимірювання та виявлення лічильників холодної води, лічильників гарячої води та теплових метрів .}}

Технологія дизайну пристрою є новою, вдосконаленою та високо автоматизованою . Програмне забезпечення для обчислення, виявлення та управління знаходиться на провідному рівні в тій же галузі в країні, і це просте, гнучке та зручне для роботи . Пристрій використовує відеокамеру та M-BUS для читання показника потоку та вимірювального вимірювання, уникає людських помилок, і виведення Результати . Він має чудові характеристики високої ефективності роботи та відмінної ефективності обчислення .

Поршневий пристрій перевірки лічильника води

1. Основна інформація про пристрій

2. композиція пристрою

Цей пристрій складається з системи джерел води, поршневої системи, трубопроводу затискача, пристрою регулювання потоку, стандартної системи пристроїв, системи управління програмним забезпеченням та системою збору даних;

2.1 Система джерела води

Водяний насос або поршень: Найвища швидкість потоку - 8м³/год, використовуючи контроль перетворювача частоти, програмне забезпечення може встановлювати різні частоти

Стабілізуючий резервуар тиску безпеки: використовується для стабілізації тиску системи трубопроводу . Швидкість потоку Q3 і вище використовує водяний насос для подачі води . Він також використовується для виявлення бульбашок перед промиванням .}

Резерв для води: 304 з нержавіючої сталі, дно резервуара для води оснащений датчиком рідини, програмна система може зібрати поточний рівень резервуара для води, оснащений електричним нагрівальним пристроєм, а точність контролю температури води ± 1 градус .}}

2.2 Система поршня

Стандартний кумулятивний потік поршняного пристрою є продуктом внутрішнього поперечного поршня та переміщення поршня в часовий період ., отже, точне вимірювання переміщення поршня є одним із ключових факторів, що зменшують невизначеність пристрою ., що є в встановленому прієрдері. outlet to compensate for the error of the piston cylinder diameter. In order to improve the accuracy of displacement measurement, this device uses a grating ruler to measure the displacement of the piston. The output signal of the grating ruler is an AB quadrature signal with an accuracy of 1us.

2,3 трубопровід затискач

Трубопровід інспекції лічильника складається з пристрою затискача лічильника, трубопроводу, вмикання клапана і так в . Пристрій затискання для випробуваного лічильника також називається затискачем лічильника, який може відрегулювати відстань відповідно до тривалості лічильника, і може затискати різні випробувані лічильники вільно . цей програмний затискач, що переживає, що втілюється в ецілунстві, що переживають, що випускає зовнішній механізм, що переживають, що переживають випускник Витік повітря, спричинений пошкодженням ущільнювального кільця, спричиненим надмірним часом використання . Тестова трубопровід встановлюється для відповідності вимогам затискача випробуваного лічильника . Таблиця затискача пристрою використовує три оптичні осі як точки позиціонування . Оптична вісь є добре . передні та задні прямі секції труби виготовлені з матеріалу POM . Коефіцієнт теплового розширення та скорочення дуже малий . повзунок приймає числовий контроль . Центр обробки обробки обробляється в один раз .

2.4 Контроль регулювання потоку:

Пристрій оснащений двома трубопроводами точки потоку, а два електромагнітні потоки використовуються як потоки, що вказують на пристрої . нижче 250 л, використовується DN2 . 5 калібру Електромагнітний дисплей, а вище 250L, DN25 Електромагнітний дисплей використовується, а також використовується володаря, що використовується внизу 500, використовується водним потоком Вище 500L ., оснащений пневматичним регулюючим клапаном . PLC, приймає режим управління PID . Відповідно до зворотного зв'язку електромагнітного витратового потоку, відкриття пневматичного регулюючого клапана керується для регулювання встановленого потоку.

2,5 Стандартна система

Стандартний пристрій пристрою приймає комбінацію поршня та електронної шкали . Пристрій використовує поршень як стандартний пристрій за замовчуванням<=500l. the="" piston="" can="" provide="" accurate="" instantaneous="" flow.="" you="" also="" use="" a="" high-speed="" counter="" to="" collect="" displacement="" pulse="" of="" grating="" ruler="" achieve="" standard="" volume="" measurement.="" when="">500L, пристрій використовує електронну шкалу 150 кг/6000e як стандартний пристрій .

2.6 Система управління програмним забезпеченням

Система управління в основному складається з промислового комп'ютера, Siemens S 7-200 розумна система, сервомотор, ґрунтовний лінійка, різні датчики температури та тиску, пневматичний кульковий клапан, програмне забезпечення для платформи тощо . промисловий комп'ютер має сильну продуктивність анти-інтерференцій, що може зробити процес перевірки більш стійким і надійним; PLC та Servo Motors приймають всесвітньо відомі бренди з високою точністю та високою надійністю, а програмне забезпечення для обробки контролю та обробки даних записується відповідно до відповідних національних правил перевірки .

Датчики включають датчик температури та датчик тиску, які розташовані на вході та виході трубопроводу, а також водна розетка поршня ., вони відповідно використовуються для вимірювання температури та тиску рідини, а потім передають інформацію до PLC та програмного забезпечення в часі .} Система контролю, що не має великої тривоги, не міркою Помістіть тривогу, поршневі через температуру тривоги, поршень над тиском тривоги, сигналізацію поршня тощо .

У цьому пристрої діапазон вимірювання температури датчика температури становить (0-100) ºC, а рівень точності - A; Діапазон вимірювання тиску датчика тиску становить (0-1.6) MPA, а рівень точності не менше 0 . 5%.

Програмне забезпечення цього пристрою записується у Visual Studio C#, використовуючи базу даних Microsoft Access, процес виявлення може бути записаний у базу даних, і користувач може змінювати процес управління відповідно до різних дозволів .

Після виявлення дані про помилку зберігаються в базі даних, і користувач може запитувати дані про помилку виявлення в будь -який час .}}

Програмне забезпечення спілкується з PLC, електронною шкалу, високошвидкісним лічильником тощо . через послідовний порт RS232 .

The software communicates with the tested water meter through a serial port. The water meter can use infrared, MBUS, RS485, NFC and other signals, but it needs to be converted to an RS232 interface to connect to an industrial computer. The water meter manufacturer also needs to provide a detailed communication protocol. The software communication protocol definition записується в базу даних, і користувач може змінювати деякі коди управління або повернути визначення параметрів без зміни кадру структури .

3. Вибір конфігурації пристрою

DN15 ~ 50 Положення про перевірку автоматичних лічильників води

Під час перевірки лічильника води спочатку перевірте, чи перемикач пристрою підтвердження, вимірювання перемикача клапана циліндра, манометр, термометр, кнопки управління тощо . нормальні та неушкоджені .

(1) Відкрийте двопозиційний чотиристоронній клапан лічильника лічильника, щоб затиснути випробуваний водний лічильник горизонтально в пристрої відповідно до напрямку потоку води, закрийте обхід зливного клапана потоку, що регулює клапана, і відкрийте клапан вхідного клапана .}

(2) Спочатку відкрийте регулюючий клапан великого метра потоку, а потім регулюючий клапан невеликого вимірювача для зняття повітря у водному вимірюванні та трубопроводі (зауважте, що регулюючий клапан слід відкривати повільно, щоб уникнути пошкодження вимірювача), а потім закрити по одному .}}

(3) Open the bypass drain valve, make the pointer of the water meter point to "0" or a certain scale, and record the scale. After putting clean water (30 seconds after changing from continuous flow to dripping water), close the water valve. Turn on and adjust the flow rate of the flowmeter to the boundary flow point, and wait until the value displayed in the working counter reaches вказане значення вимірювання . негайно закриває регулюючий клапан; Запишіть зазначене значення шкали робочої машини після зазначеного рівня води в робочому лічильнику є статичним .

(4) Увімкніть та відрегулюйте швидкість потоку витрата до номінальної точки потоку та повторіть операцію (3) .}

(5) Повільно відкрийте мінімальний регулюючий клапан потоку, щоб збільшити швидкість потоку повільно ., коли трикутний (круговий) вказівник починає постійно і рівномірно обертатися з неозброєним оком, записуйте вказане значення датчика як чутливе значення лічильника води (пускова швидкість потоку) .}}}

(6) Визначте, чи кваліфікований випробуваний лічильник води відповідно до вимог до перевірки, і закрийте клапан вхідного входу .}

(7) Після завершення перевірки лічильника води відкрийте клапан розряду для обходу для зливу залишкового тиску в трубопроводі та відкрийте затискач для управління вивантаженням лічильника .

Після закінчення калібрування лічильника слід закрити клапан вхідного входу води, а решта води в стандартній ємності, ротаметр та трубопровід слід злити .

Характеристики продуктивності автоматичного пристрою перевірки лічильника води

1. інтуїтивно і достовірно

The automatic water meter verification device is based on the most commonly used "volumetric method verification" in my country, and uses a camera instead of human eyes to read the pointer of the water meter. The automatic recognition accuracy reaches 1/3 of the minimum score of the water meter, and the automatic recognition rate is greater than 90%.

2. Розширена наука

Інтегруючи електроніку, зображення та механічні технології, це легко керувати, простим у використанні та підтримці .

3. Точний і надійний

Він приймає фотоелектричний індукційний сигнал, який чутливий до зміни рівня води, створює стабільний імпульсний сигнал рівня води та має відмінні продуктивність анти-інтерференції ., комп'ютер приймає різноманітні швидкі математичні алгоритми для забезпечення реального часу та надійності розпізнавання зображень, усунення людських помилок та покращення точності пристрою .}}}}}

4. Штучний інтелект

Пристрій перевірки реалізує автоматичне зчитування швидкості випробуваного лічильника води та стандартного контейнера, автоматичного перемикання швидкості потоку та автоматичного обчислення помилки після завершення перевірки та друку звіту . Весь процес підтвердження повністю автоматизовано .}

5. Сильна функція управління даними

Програмне забезпечення для перевірки комп'ютера, оснащене пристроєм перевірки, автоматично обчислюється відповідно до правил і робить висновок підтвердження ., воно може зберегти всі дані перевірки лічильника води та мають повні функції бази даних, такі як запит запиту перевірки, статистика та друк .}}}}}}}}}}}}}}

Автоматичний пристрій для перевірки лічильника води простий в експлуатації, стабільний та надійний, підвищує ефективність перевірки та уникає людських помилок . значно зменшує вимірювальні спори, спричинені точністю лічильників води в минулому та додатково покращують центр тестування водного лічильника нашої компанії .}}}

Фактори, що впливають на результати перевірки вимірювання води

1. Температура води

Температура водної перевірки повинна бути (0 . 1 ~ 30) ступеня, що відповідає вимогам вимірювання . Занадто низька температура води вплине на продуктивність вимірювання лічильника води, особливо продуктивність вимірювання мінімального потоку Q1 та початковий потік, тобто лічильник води повільно відображається.

2. Тиск води

Згідно з правилами перевірки, тиск на вході водного метра під час перевірки не повинен перевищувати максимально допустимий робочий тиск водного метра, який підлягає випробуванню, а вихідний тиск водного вимірювача не повинен бути менше 0 . 03mpa.

3. Тиск води коливається, а вода містить бульбашки повітря

У перевірці об'єму водного лічильника діапазон потоку може керувати скляним ротаметром, а газ виводиться перед перевіркою ., коливанням тиску води та повітряними бульбашками у воді, спричиненій турбулентністю, вихором та розфасуванням водного вимірювача в трубопроводі, все це призведе до позитивних відхилень до 1 -ти результатів перевірки водного фриту, що не піддається, {і}}}}}}}}}} 1}}}}} -ною in} ною in}

Контроль помилок

1. середовище перевірки повинно відповідати вимогам

Only in the environment specified in the verification regulations, the corresponding verification method can ensure the accuracy of the verification results. We can control the ambient temperature through the air conditioner, and the water temperature will gradually rise during the verification process. If it is necessary to lower the water temperature, we can inject tap water with a lower temperature into the circulating pool.

2. Регулярне обслуговування

If the verification device is used for a long time, the components will be worn out and aging, which will cause changes in the measurement characteristics of the measurement standard. Therefore, we must regularly maintain the verification device to prevent possible introduction Error factors were discovered in time. If a part fails, it must be repaired or replaced in time.

3. Поліпшення технічного рівня тестувального персоналу

Verification personnel must pass professional training and examinations, obtain relevant employment certificates, and work with certificates. It is necessary to be proficient in the relevant policies of quality technical supervision and metrological verification, and to keep improving the verification technology. While theoretically studying, the technical level of metrology verification is continuously improved, and the experience is continuously summarized in the daily water Процес перевірки лічильника, щоб тісно пов’язати теоретичні знання з практичною роботою та вдосконалити рівень майстерності персоналу перевірки .
