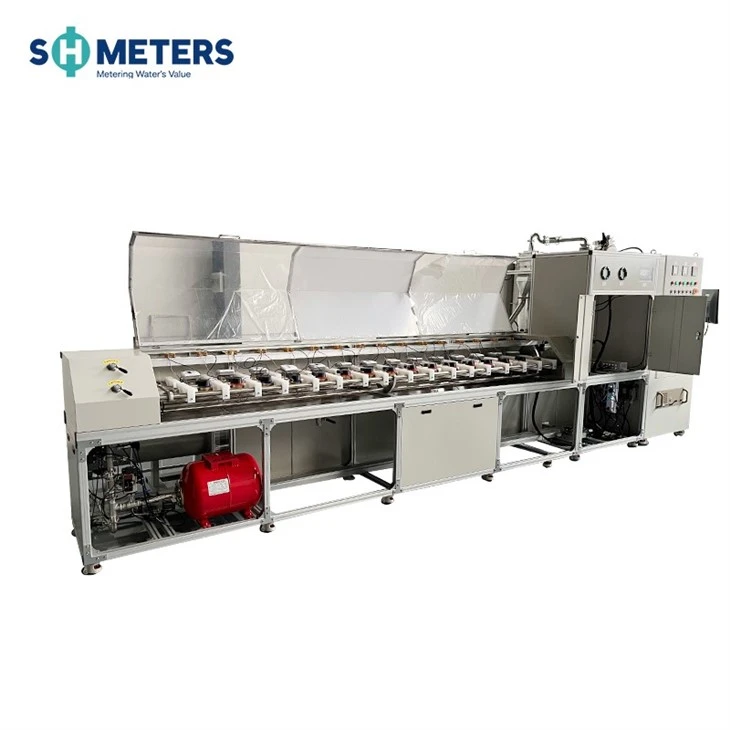

Компоненти стенда для випробувань повністю автоматичного лічильника води

Поршневий вузол забезпечує стабільну низьку швидкість потоку для випробувального стенду та підходить для виробничих випробувань і випробувань на розробку продукту вимірювальних приладів із низьким-потоком.

Швидкість потоку поршневого вузла розраховується шляхом множення внутрішньої площі поперечного-перерізу поршня на переміщення поршня за певний період часу. Для вимірювання переміщення поршня використовується лінійний кодер, що підвищує точність вимірювання переміщення. Лінійний кодер видає квадратурний сигнал AB, що підвищує точність у чотири рази.

Поршневий вузол складається з рами, поршневого циліндра, поршневого штока, серводвигуна, лінійного кодера та датчика.

Використовується серводвигун Panasonic. Серводвигун перетворює сигнали напруги в крутний момент і швидкість для приводу керованого об’єкта. Зміна сигналу напруги може змінити швидкість і напрямок серводвигуна.

Сервопривід має вбудований-23-розрядний кодер, що забезпечує вищу точність керування. Сервосистема точно переміщує поршень на основі миттєвого потоку та сигналів калібрування, які надсилає головний комп’ютер. Серводвигун має високий пусковий момент, широкий робочий діапазон, відсутність самообертання та високу точність позиціонування. Він широко використовується в різних системах управління автоматикою.

• Резервуар для води виготовлений з нержавіючої сталі 304 і має датчик рівня рідини на дні. Програмне забезпечення може контролювати поточний рівень бака. Додатковий електронагрівач забезпечує контроль температури води з точністю ±1 градус. Він покритий ізоляцією, щоб мінімізувати втрати енергії

• Додаткові чиллери та термостати доступні відповідно до вимог тестування

Використовується для стабілізації тиску в системі трубопроводів.

Водяні насоси використовуються для подачі води для витрат Q3 і вище. Він також використовується для вимивання бульбашок перед тестуванням.

Контрольний трубопровід лічильника складається з лічильного затискача, трубопроводу та перемикального клапана.

Затискач можна регулювати відповідно до довжини метра, дозволяючи йому утримувати прилади різних розмірів. Він використовує зовнішній пневматичний затискний механізм для ефективного запобігання витокам повітря, спричиненим пошкодженням ущільнення внаслідок тривалого використання.

У пристрої використовується одно-рядний реверсивний затискач, що приводиться в дію серводвигуном, що полегшує вакуумне відведення лічильників води мокрого-типу, усуває бульбашки повітря та плями води на циферблаті лічильника та підвищує рівень успішності отримання зображення для розпізнавання.

нашстенд для перевірки лічильників водиоснащений поршневим механізмом, що забезпечує стабільність, надійність, хорошу повторюваність, високу автоматизацію та легкість експлуатації. Він ефективно запобігає артефактам запуску-зупинки та не виділяє тепла, забезпечуючи постійну температуру води.

Електронні ваги METTLER TOLEDO використовуються як стандарт (залежно відстенд для перевірки лічильників води, масштаб змінюється; малі ваги 60 кг/6000 E, а великі ваги 12 000 кг/6000 E). Ваги незалежно встановлені на зовнішній стороні обладнання, мінімізуючи помилки, викликані вібрацією, і полегшуючи калібрування.

Ця система калібрування допомагає користувачам завершити весь процес перевірки лічильників води. Оператори просто налаштовують параметри на інтерфейсі для автоматичного моніторингу робочих параметрів, таких як температура та тиск.

Потім система аналізує та зберігає дані тестування та автоматично створює звіт про калібрування. Весь процес інтуїтивно зрозумілий і ефективний, зводячи до мінімуму ручне втручання. Система складається з модулів для керування системою, налаштувань параметрів, інтерфейсу калібрування та запиту даних, пропонуючи повну функціональність і легкість у використанні. Він підтримує кілька методів зв’язку, включаючи послідовний, інфрачервоний, MBUS і NFC, і може гнучко налаштовувати протоколи відповідно до потреб клієнтів, забезпечуючи сумісність з різними типами лічильників води.

Програмне забезпечення, розроблене в суворій відповідності зі стандартами тестування та процедурами калібрування, забезпечує точні та надійні результати тестування, одночасно пропонуючи відмінну масштабованість і адаптивність.
