Опис товару

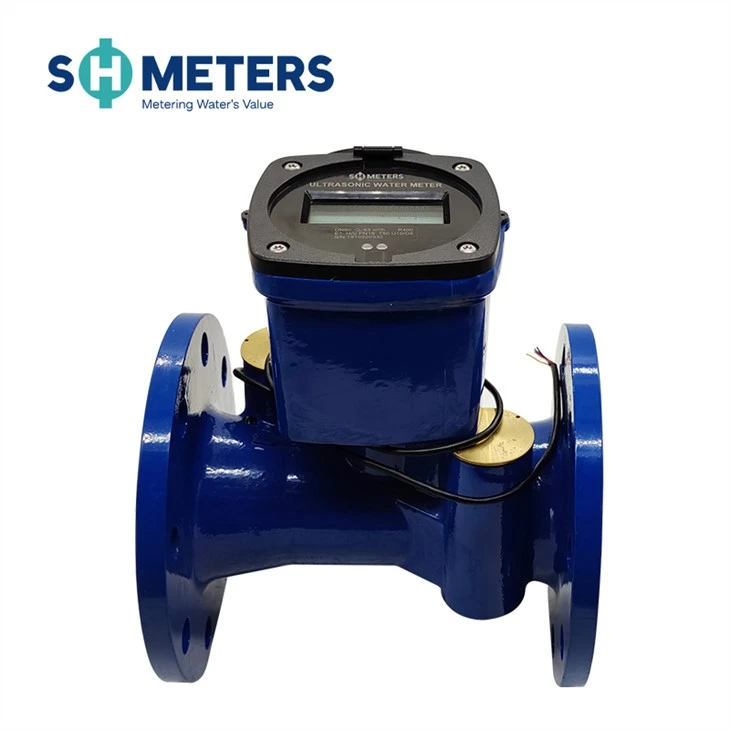

Це вимірювальний прилад для безперервного вимірювання, реєстрації та відображення об’єму води, що протікає через датчик, за допомогою ультразвукового методу різниці в часі. Будь ласка, уважно прочитайте цей посібник перед використанням, щоб використати його якнайкраще та уникнути непотрібних втрат.
особливості продукту
▲Не піддається впливу домішок, хімічних речовин і магнітних матеріалів у середовищі;
▲ Низька початкова швидкість (33 л/год), здатна точно вимірювати швидкість потоку;
▲Висока частота вимірювань;
▲Швидкість потоку може становити лише 100 л/год;
▲Динамічний діапазон (Q3/Q1) до 250:1;
▲Встановлюється в будь-якому положенні установки;
▲Двонаправлене вимірювання;
▲ Відображення кодів помилок і тривог;
▲Додатковий акумулятор;
▲Матеріал ковкий чавун;
▲Відсутність рухомих частин, висока точність і багаторічний термін служби. Датчик потоку не має рухомих частин, що дозволяє уникнути поломок приладів механічних частин, які можуть призвести до неточних вимірювань через тривалий знос. Конструкція також стійка до домішок, тому не вимагає перевірки та обслуговування;
▲ Низький перепад тиску;
▲ Клас захисту IP68 може адаптуватися до різноманітних суворих умов встановлення;
▲Підтримка зв’язку RS485, імпульсний вихід, GPRS, NB-IOT, LoraWan та інші методи передачі даних.
технічний параметр
|
Номінальний діаметр (мм) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||||||||
|
Максимальний потік Q4 (м³/год) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 | ||||||||||||||||||||||||
|
Номінальна витрата Q3 (м³/год) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | ||||||||||||||||||||||||
|
Перехідний потік Q2 (м³/год) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 | ||||||||||||||||||||||||
|
Мінімальна витрата Q1 (м³/год) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 | ||||||||||||||||||||||||
|
Початковий потік (м³/год) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 | ||||||||||||||||||||||||
|
Максимальний потік |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Зворотний потік |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Діапазон вимірювання |
Q3/Q1, R250 (R400 налаштовується) |
||||||||||||||||||||||||||||||||
|
Клас точності |
клас B |
||||||||||||||||||||||||||||||||
|
Клас втрати тиску |
Менше або дорівнює 0,063 МПа |
||||||||||||||||||||||||||||||||
|
Робочий тиск |
1,6 МПа |
||||||||||||||||||||||||||||||||
|
Температурний клас |
T30 |
||||||||||||||||||||||||||||||||
|
Діапазон температур |
(5~55) градусів |
||||||||||||||||||||||||||||||||
|
Клас середовища |
Приміщення, клас B |
||||||||||||||||||||||||||||||||
|
Електромагнітний клас |
E1 (житловий, комерційний, промисловий) |
||||||||||||||||||||||||||||||||
|
Блок живлення |
Вбудований літієвий акумулятор DC 3.6V |
||||||||||||||||||||||||||||||||
|
Термін служби батареї |
> 10 років |
||||||||||||||||||||||||||||||||
|
Монтажне положення |
Будь-який ракурс |
||||||||||||||||||||||||||||||||
|
Дисплей |
LCD, 8 цифр + додаткові символи |
||||||||||||||||||||||||||||||||
|
Клас чутливості профілю потоку |
U10/D5 |
||||||||||||||||||||||||||||||||
|
Інтерфейс зв'язку |
RS485 Modbus/Імпульсний вихід/GPRS/NB-IOT/Lorawan |
||||||||||||||||||||||||||||||||
|
Клас захисту |
IP68 |
||||||||||||||||||||||||||||||||
|
Допустима температура зберігання |
-20~60 градусів |
||||||||||||||||||||||||||||||||
|
Статична потужність |
10μA |
||||||||||||||||||||||||||||||||
|
Робоча споживана потужність |
45μA |
||||||||||||||||||||||||||||||||
принцип роботи
Ультразвуковий лічильник води — це новий тип лічильника води, який може визначати різницю в часі, викликану зміною швидкості, коли ультразвуковий промінь поширюється у воді вгору та вниз за течією, аналізувати та обробляти швидкість потоку води, а потім обчислювати швидкість потоку. води далі.
