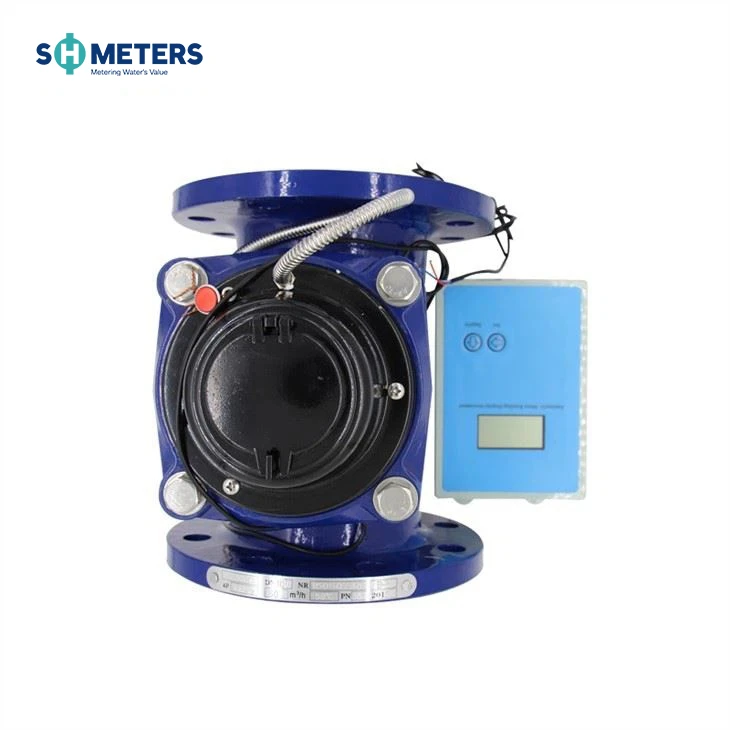

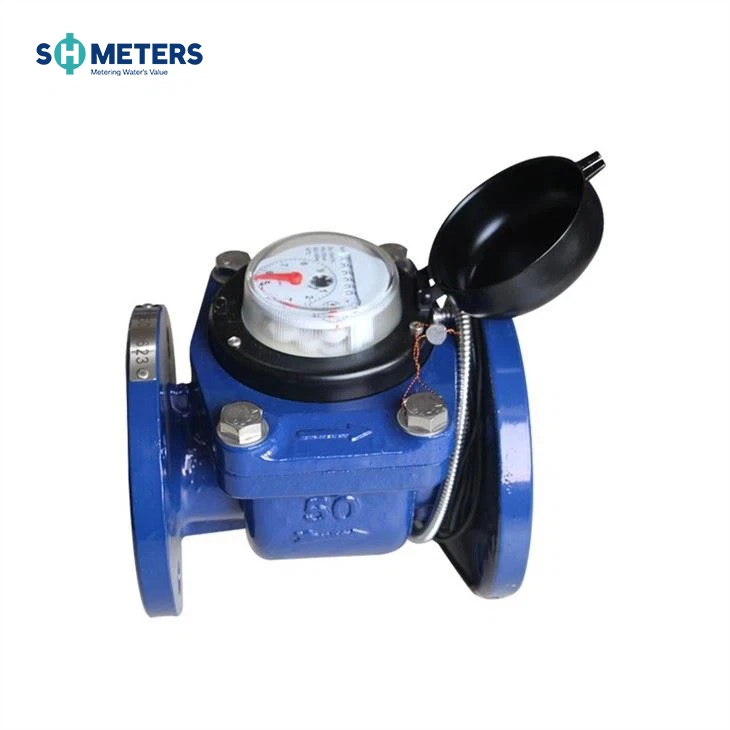

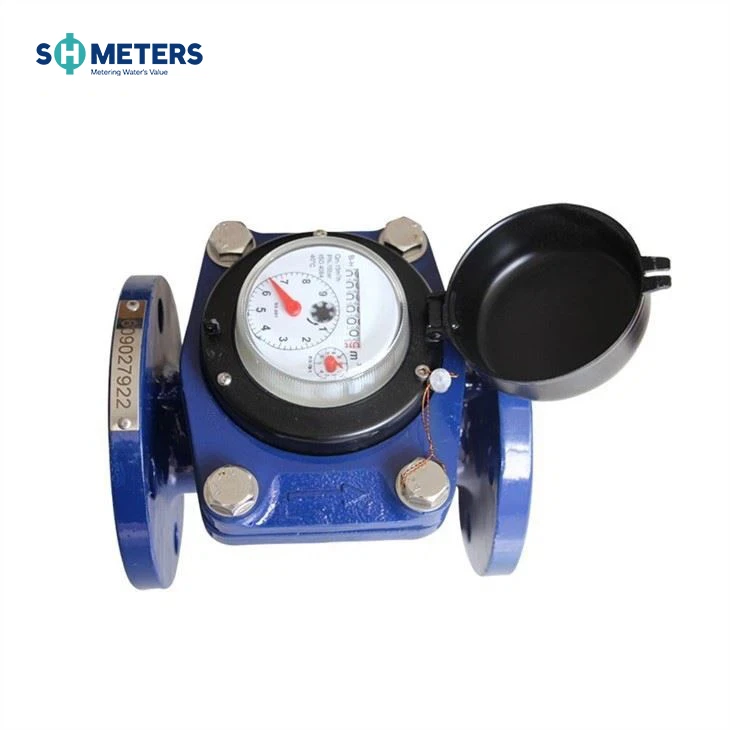

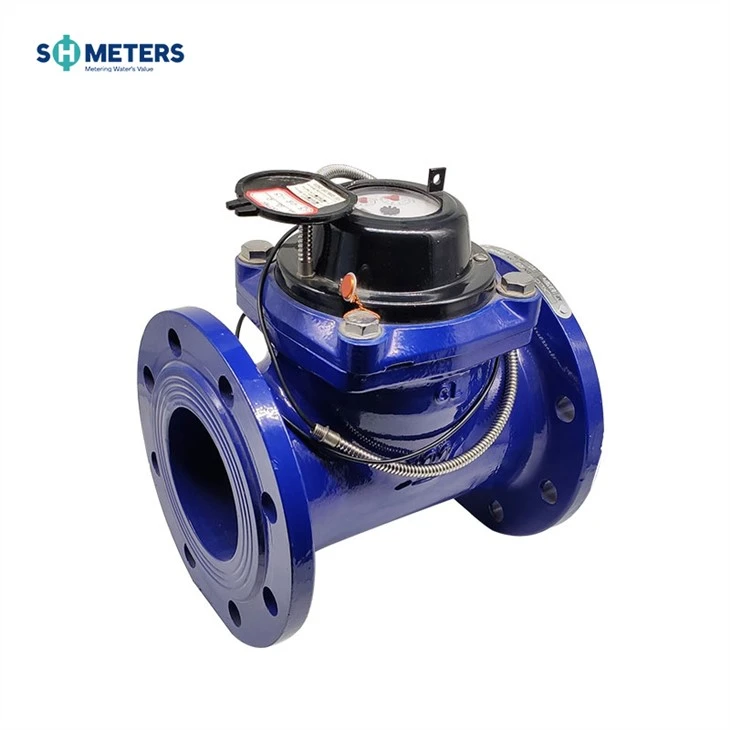

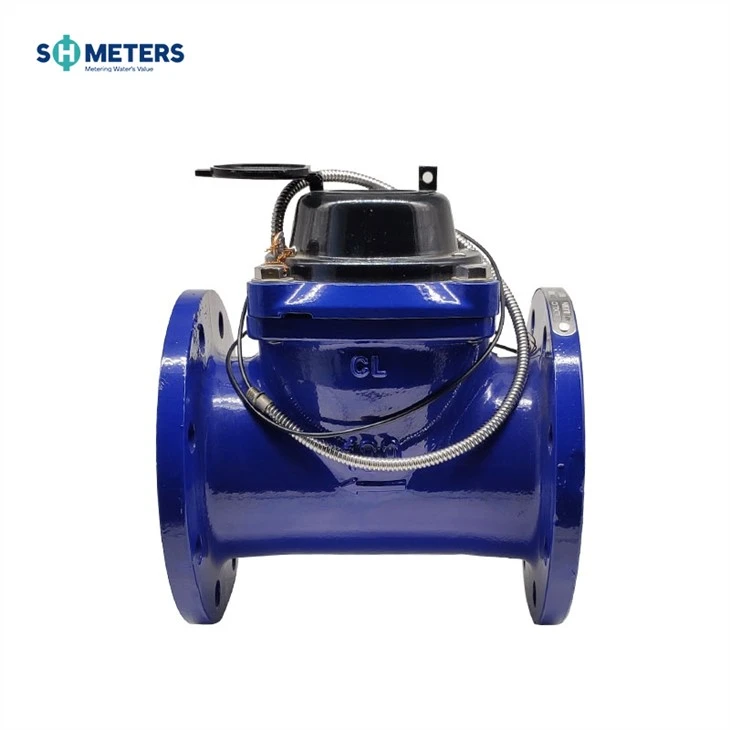

LXXG(R)-50~300(мм)
Полив Горизонтальне лопаткове колесо, лічильник холодної (гарячої) води з сухим циферблатом
Застосування LXXG 50~300 мм
Вимірювання об'єму холодної (гарячої) води, що проходить через трубопровід. Водомір використовується для поливу, муніципалітет тощо
Характеристики LXXG 50~300 мм
· Знімна структура елемента, проста установка та обслуговування
· Сухий циферблат, магнітний привід
· Велика пропускна здатність, мала втрата тиску
· Стійкість водяного удару та забруднення
· Вакуумний реєстратор гарантує, що на циферблаті не утворюється конденсат, а показання залишаються чистими протягом тривалого терміну служби
· Вибрані високоякісні матеріали для стійкої та надійної характеристики
· Технічні дані відповідають міжнародному стандарту ISO 4064/ISO9100
· З високою точністю
· Аксесуари продукту включають з'єднувачі, фільтри, аксесуари для з'єднання, аксесуари для труб, фланці, фільтри
Додаткові функції
· Пластиковий реєстр, мідний і повний скляний реєстр
·Точність: R=25/20/50
·Розмір: DN50-DN300
· Холодна / Гаряча вода
· Опція герконового перемикача
· Стандартний фланець можна вибрати
· Можна вибрати поворот на 360 градусів
· Чавун, ковкий чавун, нержавіюча сталь, корпус GG25, GGG50, SS304, SS316 можна вибрати
·Робочий тиск: PN16/25
· Забезпечити імпульсний вихід
Умови праці
· Температура води: 0,1℃~50℃ (0,1℃~90℃ для лічильника гарячої води)
· Тиск води: ≤1,0 МПа (1,6 МПа за запитом)
Максимально допустимі помилки
·У нижній зоні від qmin включно до але без урахування qt становить ±5%
·У верхній зоні від qt включно до qs включно становить ±2% (±3% для лічильника гарячої води)
Розміри
| Тип | Розмір | Довжина | Висота | З'єднувальний фланець | ||
| мм | D1 Зовнішній діаметр | D2 Діаметр кола болта | З'єднувальні болти (нМ) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | 8-M20 (1,0 МПа) |
| 12-M20 (1,6 МПа) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | 12-M20 (1,0 МПа) |
| 405 | 355 | 12-M24 (1,6 МПа) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | 12-M20 (1,0 МПа) |
| 460 | 410 | 12-M24 (1,6 МПа) | ||||
ПРИМІТКА: Розмір фланця відповідає стандарту ISO7005-1:1988. Стандарт фланця можна налаштувати. Також приймається замовлення на продукцію особливих вимог
Позиція пульсу
| Розмір | Позиція пульсу |
| Ду50-200 | 100/1000 л/пульс |
| DN250-DN300 | 1000 л/пульс |
Крива втрати тиску
Специфікація технології потоку
| Номінальний потік | Максимальний потік Q4 | Постійний потік Q3 | Q3/Q1 | Q2/Q1 | Перехідний потік Q2 | Мінімальний потік Q1 | Мінімум читання | Максимальне читання | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
Опис роботи системи двох герконових перемикачів
Будь ласка, подивіться схему системи двох герконових перемикачів нижче, два герконових перемикачі могли б працювати «ВКЛЮЧЕНО» АБО «ВИМКНЕНО» відповідно магнітом, прикріпленим до покажчика або шестерні під час роботи на реєстрі, але ніколи «УВІМКНЕНО» на в той же час, якщо аутмагніт не атакує.
Два герконових перемикача працюють два «ON» і два «OFF» в одному раунді покажчика або шестерня означає один вихід сигналу, цей принцип запобігає втраті або перерахунку вихідного сигналу через перемикання перемикачів або вібрування труби, тому забезпечує надійність виходу сигналу.
Гарантія
На всі лічильники надається гарантія від дефектів виготовлення та матеріалів протягом одного (1) року з дати приймання. Несправні лічильники або деталі, виявлені протягом цього терміну, підлягають безкоштовної заміні після повернення в ШМЕТЕРС.
