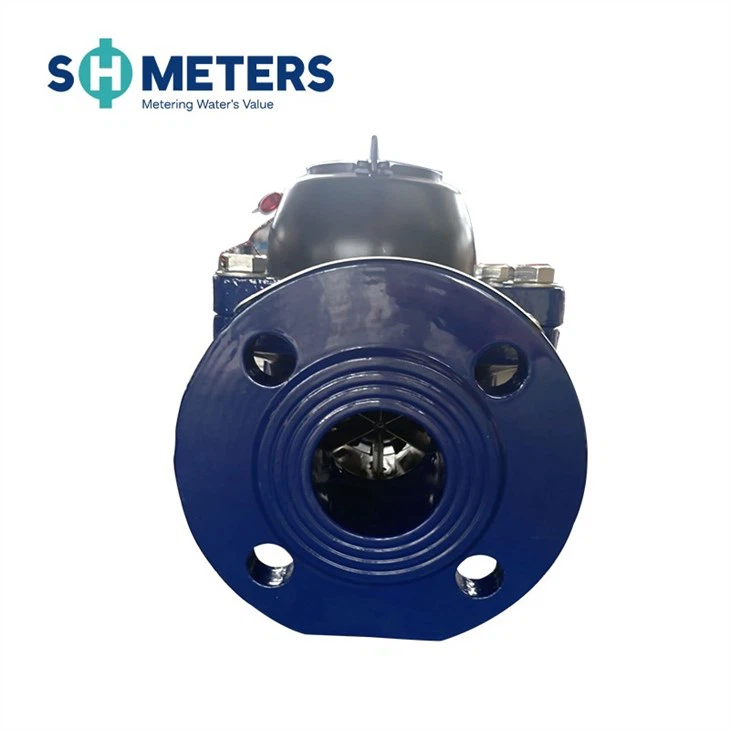

Полив Горизонтальний крильчастий, лічильник холодної (гарячої) води сухий
застосування
Вимірювання об'єму холодної (гарячої) води, що проходить через трубопровід. Лічильник води використовується для зрошення, муніципалітету тощо
особливості
· Конструкція знімних елементів, проста установка та обслуговування
· Сухий циферблат, магнітний привід
· Велика пропускна здатність, невелика втрата тиску
· Стійкість до водяного удару та забруднення
· Вакуумний реєстратор забезпечує захист циферблата від конденсату та зберігає чіткість показань протягом тривалого терміну служби
·Вибрані високоякісні матеріали для стійких і надійних характеристик
· Технічні дані відповідають міжнародному стандарту ISO 4064/ISO9100
· З високою точністю
· Аксесуари для продукту включають з’єднувачі, фільтри, з’єднувальні аксесуари, аксесуари для труб, фланець, фільтр
Додаткові функції
· Пластиковий регістр, мідний регістр і повний скляний регістр
·Точність: R=25/20/50
·Розмір: DN50-DN300
· Холодна / Гаряча вода
· Опція герконового перемикача
· Стандартний фланець можна вибрати
· Можна вибрати обертання на 360 градусів
· Чавун, ковкий чавун, нержавіюча сталь, корпус GG25, GGG50, SS304, SS316 можна вибрати
· Робочий тиск: PN16/25
· Забезпечити імпульсний вихід
Умови праці
· Температура води: {{0}}.1 градус ~50 градусів (0,1 градус ~90 градусів для лічильника гарячої води)
· Тиск води: менше або дорівнює 1.0МПа (1,6 МПа за запитом)
Максимально допустимі похибки
· У нижній зоні від qmin включно до qt, але за винятком ±5 відсотків
·У верхній зоні від qt включно до qs включно становить ±2 відсотки (±3 відсотки для лічильника гарячої води)
Розміри
| Тип | Розмір | Довжина | Висота | З'єднувальний фланець | ||
| мм | D1 Зовнішній діаметр | Діаметр кола болта D2 | З'єднувальні болти (нМ) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | {{0}}M20 (1,0 МПа) |
| 12-M20 (1,6 МПа) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | {{0}}M20 (1,0 МПа) |
| 405 | 355 | 12-M24 (1,6 МПа) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | {{0}}M20 (1,0 МПа) |
| 460 | 410 | 12-M24 (1,6 МПа) | ||||
ПРИМІТКА. Розмір фланця відповідає стандарту ISO7005-1:1988. Стандартний фланець можна налаштувати. Також приймається замовлення на продукцію спеціальних вимог
Позиція пульсу
| Розмір | Позиція пульсу |
| DN 50-200 | 100/1000 л/пульс |
| DN250-DN300 | 1000 л/імп |
Крива втрати тиску
Опис роботи системи двох герконових перемикачів
Будь ласка, подивіться схему системи двох герконів нижче, два геркони будуть керуватися «ВКЛЮЧЕНО» АБО «ВИМКНЕНО» відповідно магнітом, прикріпленим до вказівника або шестерні під час його роботи на реєстраторі, але ніколи не «ВКЛЮЧЕНО» при в той же час, якщо зовнішній магніт не атакує.
Два герконові перемикачі працюють з двома «ON» і двома «OFF» за один поворот покажчика або шестерня означає один вихід сигналу, цей принцип запобігає втраті або перерахунку вихідного сигналу через перемикання перемикачів або вібрацію труби, тому забезпечує надійність вихідного сигналу.
Гарантія
На всі лічильники надається гарантія від дефектів у виготовленні та матеріалах протягом одного (1) року з дати приймання. Несправні лічильники або частини, виявлені протягом цього періоду, повинні бути замінені безкоштовно після повернення до SHMeters.
