LXXG(R)-50~ 300 (мм)

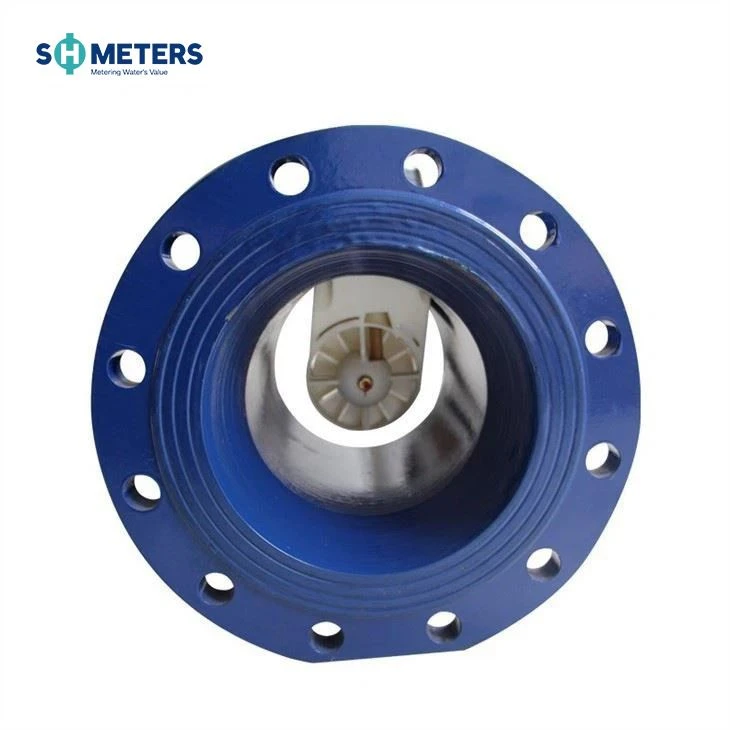

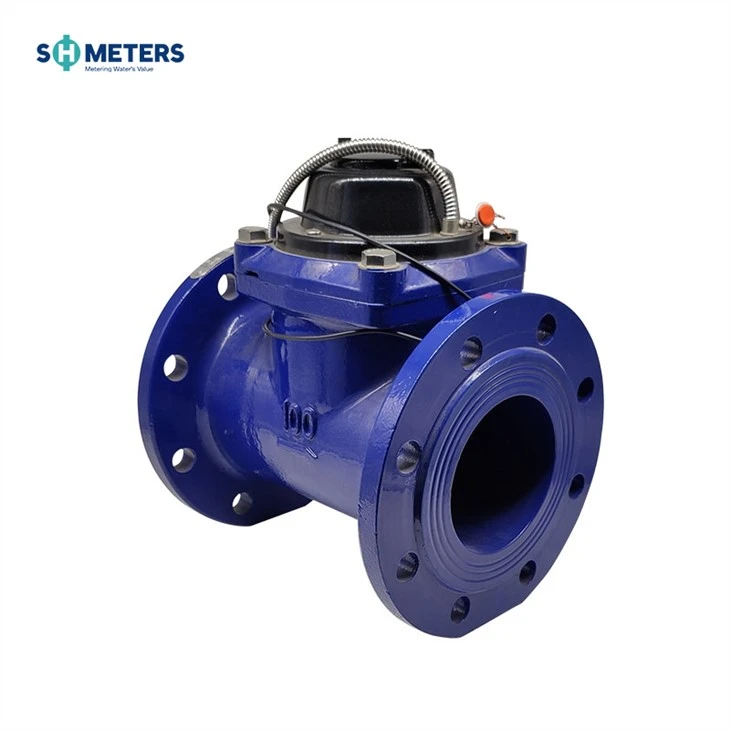

Зрошувальний горизонтальний пластинчастий круг, сухий циферблат холодного (гарячого) лічильника води
Застосування
Вимірювання, запам'ятовування і відображення обсягу холодної води, що проходить по трубопроводу.
Функції:
1. Велику витратну здатність і малий тиск втрачають.
2. Антиполюція,вбудований ситечка з нержавіючої сталі дозволяє заощадити витрати на установку. Вимірювальний механізм може бути знімним з корпусу для перевірки підтримки і заміни.
3.Підібрані матеріали високої якості за стійкою і достовірною характеристикою.

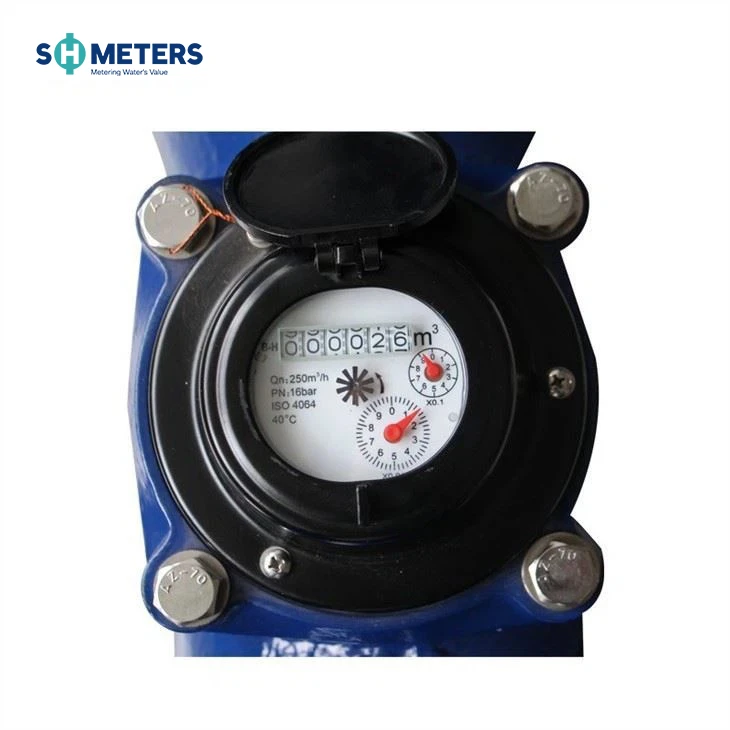

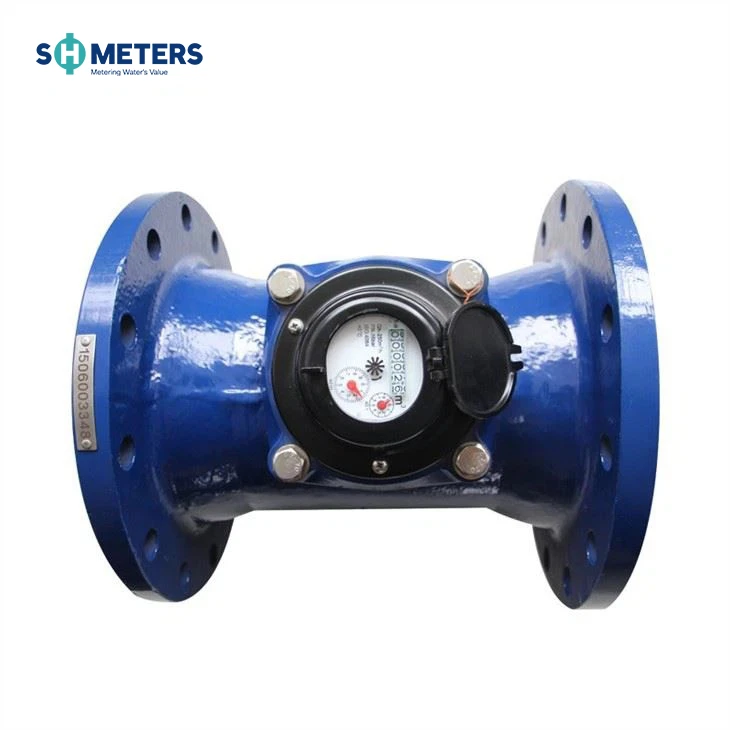

4. Вакуумно-герметичний регістр забезпечує збереження циферблата від туману та чітке зчитування під час тривалого обслуговування.
Умови праці
робоча температура:≤40 °C
номінальний тиск: ≤1.0 МПа (1.6MPa)
втрата тиску:≤0,1 МПа
Розміри
| Тип | Розмір | Довжина | Зріст | з'єднувальний фланець | ||
| Мм | D1 Зовнішній діаметр | Діаметр кола болта D2 | З'єднувальні болти(n-M) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-М16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-М16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-М16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-М16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-М16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-М20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | 8-М20(1.0Мпа) |
| 12-М20(1.6Мпа) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | 12-М20(1.0Мпа) |
| 405 | 355 | 12-М24(1.6Мпа) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | 12-М20(1.0Мпа) |
| 460 | 410 | 12-М24(1.6Мпа) | ||||
ПРИМІТКА: Розмірність фланця відповідає стандарту ISO7005-1:1988. Стандарт фланців можна налаштувати. Також приймається замовлення на продукцію особливих вимог
Положення пульсу
| Розмір | Положення пульсу |
| ДН50-200 | 100/1000л/Пульс |
| DN250-DN300 | 1000л/пульс |
Крива втрати тиску
Специфікація техніки протікання
| Номінальний потік | Максимальний потік Q4 | Постійний потік Q3 | Q3/Q1 | 2 квартал/1 квартал | Трансіціональний потік Q2 | Мінімальний потік Q1 | Мінімальне читання | Максимальне читання | ||
| ДН | м³/год | м³/год | м³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
Опис роботи системи двох очеретяних вимикачів
Будь ласка, ознайомтеся з схемою системи двох очеретяних вимикачів нижче, два очеретяних вимикача woud експлуатуються "ON" OR"OFF" відповідно магнітом, встановленим на покажчику або шестерні під час його роботи на регістрі, але ніколи не "ON" одночасно ,якщо тільки аут-магніт не атакує.
Два очеретяні вимикачі працюють з двома «ВКЛЮЧЕНИМИ» і двома «ВИМКНЕНИМИ» в одному раунді покажчика або шестерня означає один вихід сигналу, цей принцип запобігає втраті або перерахунку виходу сигналу за рахунок бігу перемикачів або вібрації труби, тому забезпечує надійність виходу сигналу.
Гарантія
Всі лічильники будуть гарантовані від дефектів у виготовленні та матеріалах терміном на один (1) рік з дня прийняття. Несправні лічильники або деталі, виявлені протягом цього періоду, замінюються без заряду після повернення на ШМЕТРИ.
