Lxxg (r) -50 ~ 300 (мм)

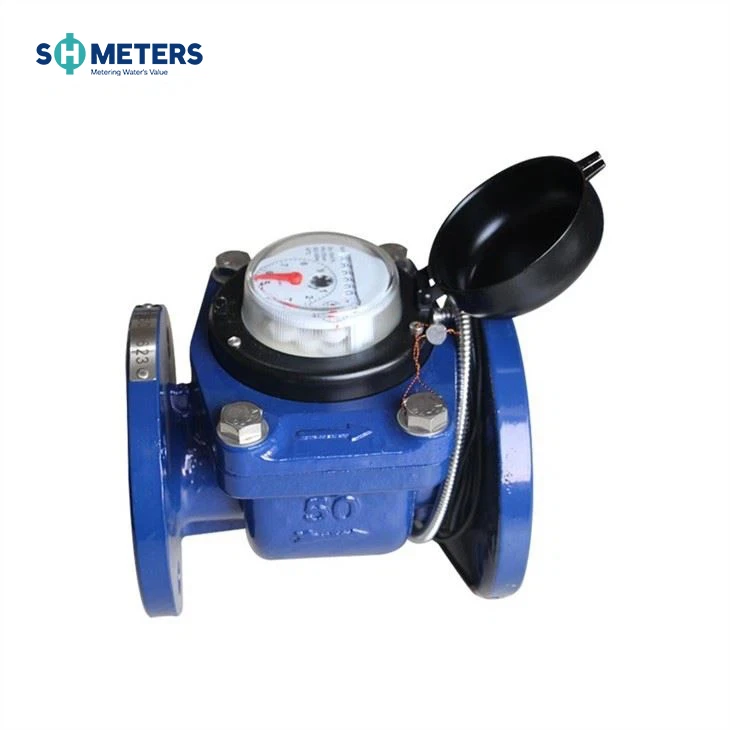

Зрошувальне горизонтальне колесо лопатки, холодний (гарячий) водний метр
Застосування
Вимірювання об'єму холодної (гарячої) води, що проходить через трубопровід. Водний метр використовується для зрошення, муніципалітету тощо
Особливості
· Знімна структура елементів, проста установка та технічне обслуговування
· Сухий накопичувач, магнітний привід
· Велика потужність потоку, невелика втрата тиску
· Протистояти воді хаммеру та забрудненню
· Вакуумний герметичний регістр забезпечує, що цифербл
· Вибрані високоякісні матеріали для стійкої та надійної характеристики
· Технічні дані відповідають міжнародному стандарту ISO 4064/ISO9100
· З високою точністю
· Аксесуари для продуктів включають роз'єми, фільтри, аксесуари для з'єднання, аксесуари для труб, фланець, фільтр
Необов'язкові функції
· Пластиковий регістр, реєстр міді та повний скляний регістр
· Точність: r =25/20/50
· Розмір: DN 50- DN300
· Холодна / гаряча вода
· Параметр перемикача очерету
· Стандарт фланця можна вибрати
· 360 градусів можна вибрати
· Чавун, пластичне залізо, нержавіюча сталь, GG25, GGG50, SS304, SS316 Тіло можна вибрати
· Робочий тиск: PN16/25
· Забезпечити вихід імпульсу
Робочий стан
· Температура води: {{0}}. 1 градус ~ 50 градусів (0,1 градусів ~ 90 градусів для лічильника гарячої води)
· Тиск води: менше або дорівнює 1. 0 MPA (1,6mpa за запитом)
Максимально допустимі помилки
· У нижній зоні від QMIN включно до, але за винятком QT становить ± 5%
· У верхній зоні від QT включено до QS становить ± 2% (± 3% для лічильника гарячої води)
Розміри
| Тип | Розмір | Довжина | Висота | Підключення фланця | ||
| мм | D1 Зовнішній діаметр | Діаметр кола болта D2 | Підключення болтів (нм) | |||
| Lxxg -50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| Lxxg -65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| Lxxg -80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| Lxxg -100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| Lxxg -125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| Lxxg -150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| Lxxg -200 | 200 | 350 | 382 | 340 | 295 | {{0}} M20 (1,0mpa) |
| 12- M20 (1,6mpa) | ||||||
| Lxxg -250 | 250 | 450 | 438 | 395 | 350 | {{0}} M20 (1,0mpa) |
| 405 | 355 | 12- M24 (1,6mpa) | ||||
| Lxxg -300 | 300 | 500 | 488 | 445 | 400 | {{0}} M20 (1,0mpa) |
| 460 | 410 | 12- M24 (1,6mpa) | ||||
Примітка: розмір фланця відповідає ISO 7005-1: 1988 Стандарт. Фланцевий стандарт можна налаштувати. Замовлення на продукцію спеціальних вимог також приймається
Положення пульсу
| Розмір | Положення пульсу |
| Dn 50-200 | 100/1000L/імпульс |
| Dn 250- dn300 | 1000 л/імпульс |
Крива втрати тиску
