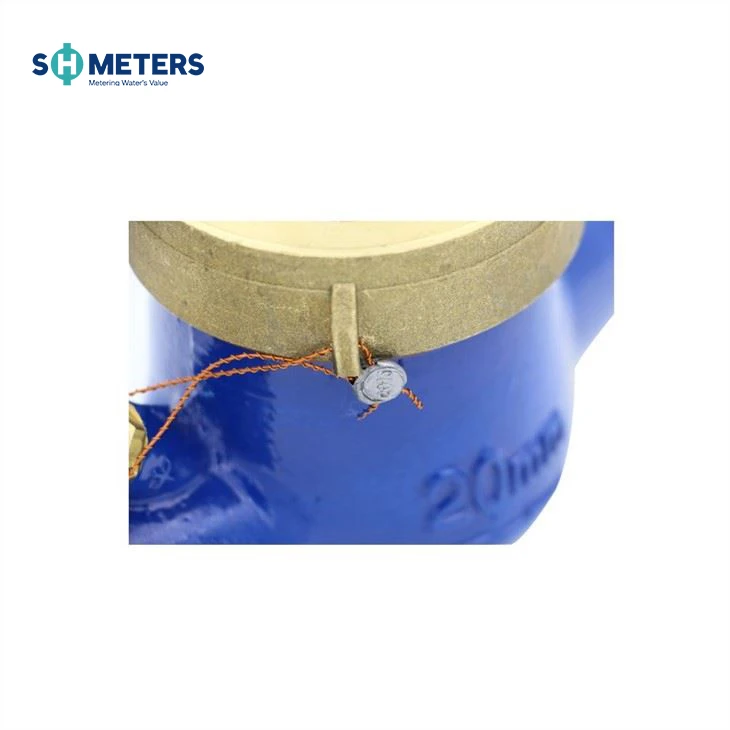

Механізм імпульсного виведення багатоструйного водоміра
ЗАЯВКА
Цей тип лічильника води є багатоструменевим сухим водонагрівачем з приладом передачі імпульсу і використовується для вимірювання загальної кількості холодної питної води, яка споживається в побутовій або мешканській установці, що проходить через трубопровід.
Цей тип лічильника води є улюбленим у світі побутовим лічильником води, з понад 100 мільйонами вже в експлуатації в понад 100 країнах.
ОСОБЛИВОСТІ
Багатоструменеві вимірювачі швидкості, Легко читабельний індикатор роликів.
Магнітний привід, сухий циферблат, вакуум-герметичний реєстр, морозостійкий, тривалий час зберігає чисте зчитування.
Висока чутливість вимірювальної точності, стартовий витрата вимірювача розміром DN 15 мм становить 8 літрів або менше.
Всі матеріали, що контактують з водою, свідомо підібрані за відомою стійкістю до корозії.
Внутрішні деталі вводять з високоякісних полімерів.
Шарнір з нержавіючої сталі для крильчатки.
Крильчатка - це єдині рухомі деталі, що контактують з водою, дозволяючи отримати найбільш надійну.
Механізм має 5 цифр і 4 покажчиків, 8 цифр і 1 покажчиків на вибір.
Імпульсний вихід: Доступний 1 L, 1 0L, 100 L або 1 000 л на імпульс за бажанням;
Пристрій зовнішнього регулювання, впускне ситечко, вихідний зворотний клапан для вибору.
КОНСТРУКЦІЯ
Вимірювач переважно складається з корпусу, вимірювальної камери, індикаторного пристрою, пристрою для передачі імпульсів, утримуючого кільця з кришкою. Утримуюче кільце закріплює внутрішні деталі.
ВІДПОВІДНІСТЬ СТАНДАРТУ
Технічні дані відповідають ISO 4064: 2005 Стандарт для горизонтальної установки.
Різьбові з'єднання відповідають стандарту BSP.
УМОВИ ПРАЦІ
Клас робочої температури: T 30 або T 50 для лічильника холодної води
Клас робочого тиску: КАРТ 10 або КАРТ 16
Клас втрати тиску: P 63
Клас збурень вище за течією: U 5
Клас збурення вниз за течією: U0
АКСЕСОАРИ
Кожен лічильник води комплектується 2 муфтами, 2 гайками, 2 прокладками зчеплення та 2 захисними різьбленнями.
МАКСИМАЛЬНА ПЕРЕМОЖНА ПОМИЛКА
У нижній зоні від Q 1 включно до, але виключаючи Q 2 є: лічильник холодної питної води ± 5%
У верхній зоні від Q 2 включно до Q Q 4 є: лічильник холодної питної води ± 2%
ВИМОГИ МОНТАЖУ
Крок 1: Лічильник повинен бути встановленийГОРИЗОНТАЛположення з напрямком потоку, як зазначено стрілкою, відкинутою в корпус лічильника, регістром лицьовою стороною вгору.
Крок 2: Перед монтажем трубопровід повинен бути пропущений.
Крок 3: Під час роботи лічильника постійно повинно бути повно води.
