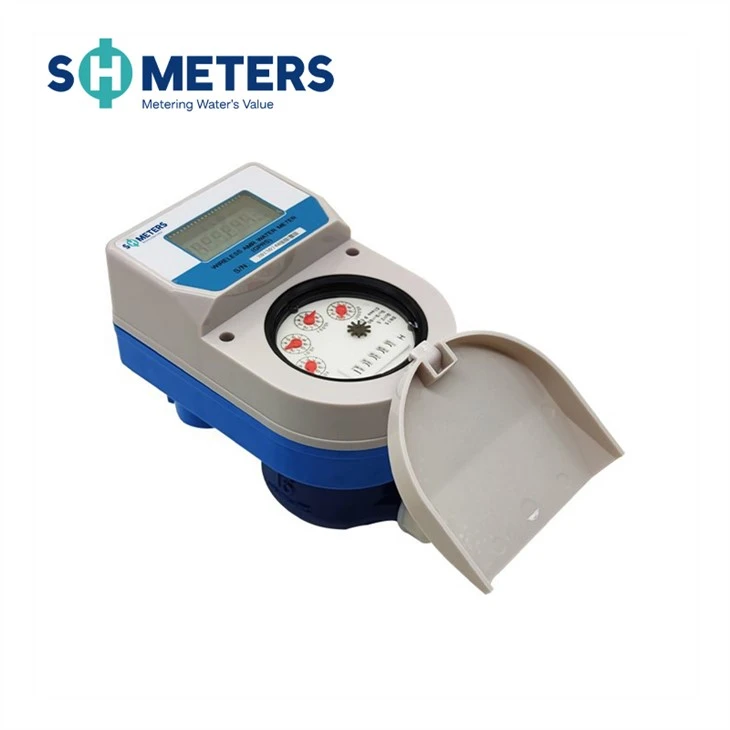

Дистанційний водомір M-Bus із повністю герметичним керуванням клапаном
Цей лічильник води можна використовувати в сім'ї або квартирі для вимірювання спожитої води. Він стабільний і енергозберігаючий і може використовуватися протягом тривалого часу. Система AMR – це нова СИСТЕМА МІЖДАЛЬНОГО КОНТРОЛЮ (LDCS) плати за воду та системи управління для водопровідних компаній. Ця система складається з лічильника води, колектора, концентратора GPRS і термінального процесора (TP). Використовуючи зв'язок і GPRS, щоб зробити керування зарядом води автоматичним і інтелектуальним.
Принцип роботи водоміра бездротового сигналу GPRS
1. Короткий опис принципу роботи GPRS зв'язку
Оскільки зв’язок GPRS — це мережа зв’язку пакетів даних на основі IP-адрес, після входу комп’ютера центру моніторингу в мережу Інтернет його IP-адреса призначається Інтернетом, і кожна точка моніторингу GPRS встановлює з’єднання з хостом через цю адресу та спілкується . Кожна точка моніторингу збирає дані через модуль збору даних, обробляє дані через вбудований процесор у терміналі GPRS, надсилає їх у мережу GPRS після інкапсуляції протоколу та передає на комп’ютер центру моніторингу даних користувача.
2. Ознайомлення з GPRS-зв'язком перетворювача з батарейним живленням
Конвертер із живленням від батареї з функцією GPRS може безпосередньо надсилати дані до центру дистанційного керування через бездротовий модуль GPRS GPRS-DY або GPRS-DF, а потім регулярно зберігати зібрані дані в базі даних. За допомогою цієї системи, навіть у віддалених місцях, далеко від місця спостереження, дані кожної точки моніторингу можна збирати та зручно зчитувати, справді реалізуючи функції віддаленого моніторингу та обміну даними.
Система GPRS дозволяє знизити співвідношення виробництва і продажів водопостачальних компаній і підвищити рівень експлуатації та управління.
Особливість лічильника води GPRS з керуванням клапаном
1. Конструкція з низьким споживанням. Споживання лише під час читання.
2. Дистанційний перемикач керування клапаном, батарея не потрібна.
3. У поєднанні з системою зчитування лічильників до AMR.
4. Електронний лічильник прямого зчитування з РК-дисплеєм високої чіткості може безпосередньо зчитувати та надсилати цифрову інформацію.
5. Високочутливий електронний лічильник з низьким початковим вимірюванням потоку, високоточним вимірюванням і функцією автоматичного виправлення помилок.
6. Низьке енергоспоживання, нормальна робота може бути забезпечена живленням через лінію комунікаційних портів M-BUS /RS 485.
7. Вимірювання підтримує протягом 5 років живлення, що подається від резервної внутрішньої батареї, коли лінія комунікаційних портів порушена.
Максимально допустима похибка
1. Від мінімальної витрати (Q1) включно до нижньої зони перехідної витрати (Q2) винятково: ± 5%.
2. Water temperature ≤ 30° C from transitional flow rate (Q2) inclusive to the higher zone of the maximum flow rate (Q4) exclusive: ± 2%. (hot water meter >30 градусів C± 3%)
Встановлення та використання
Виберіть правильний лічильник води відповідно до номінальної витрати, яка є меншою або близькою до витрати через трубу. Користувачеві не варто купувати лічильник води на основі розміру труби.
Місце встановлення має бути вільним від сонячних променів, морозу, забруднюючих речовин і води. Під час морозів вхідний клапан у лічильнику повинен бути закритий, а випускний клапан і водопровідний кран повинні бути відкриті, за винятком упаковки для теплоізоляції, щоб уникнути замерзання пошкоджень.
Лічильник повинен бути встановлений горизонтально, цифри на циферблаті розташовані до грані, а напрям стрілки на лічильнику має збігатися з витратою.
Камінь, пісок і незначні домішки в щойно встановленій трубі повинні бути очищені заради несправності лічильника.
Для точного вимірювання водопровідний кран повинен бути вище лічильника.
Лічильник води не повинен бути під’єднаний до труби та є живі інтерфейси (наприклад, інтерфейс труби, з’єднувальний гвинт, ущільнювальна шайба,тощо) між лічильником і трубою. Лічильник не повинен бути пошкоджений через перенапруження труби та її елементів під час монтажу.
Запобіжні заходи: для безпеки та надійності лічильника води, будь ласка, зверніть особливу увагу на наступні пункти під час використання
1. Не кладіть магнітні матеріали або магнітні пристрої поблизу циферблата.
2. Не пошкоджуйте схему, тримайтеся подалі від високих температур і сильного магнетизму.
3. Якщо електронне вимірювання не узгоджується з механічним вимірюванням, число механічного вимірювання лічильника води має переважати, а свинцеву пломбу не знімати.
4. Не дивлячись на ситуацію, не розбирайте лічильник води самостійно, інакше система контролю не зможе відновити роботу (у разі виникнення нестандартних явищ звертайтеся до відділу водозбуту, і ви несете відповідальність за наслідки, якщо ви його розберете).
Опис аксесуарів: 1 інструкція з експлуатації; 1 сертифікат (додається до лічильника води); 2 сполучні труби; 2 горіха; 2 з'єднувальні прокладки.
